Video de montage à venir (à l’occasion des épisodes de ma chaine youtube)
But de cet extrudeur :
Avoir un maximum de pièce imprimées et un minimum de pièces a acheter
très faible encombrement
démultiplication pour accepter les gros débits et avoir beaucoup de couple avec un petit moteur.
montage simple.
et voilà le résultat !

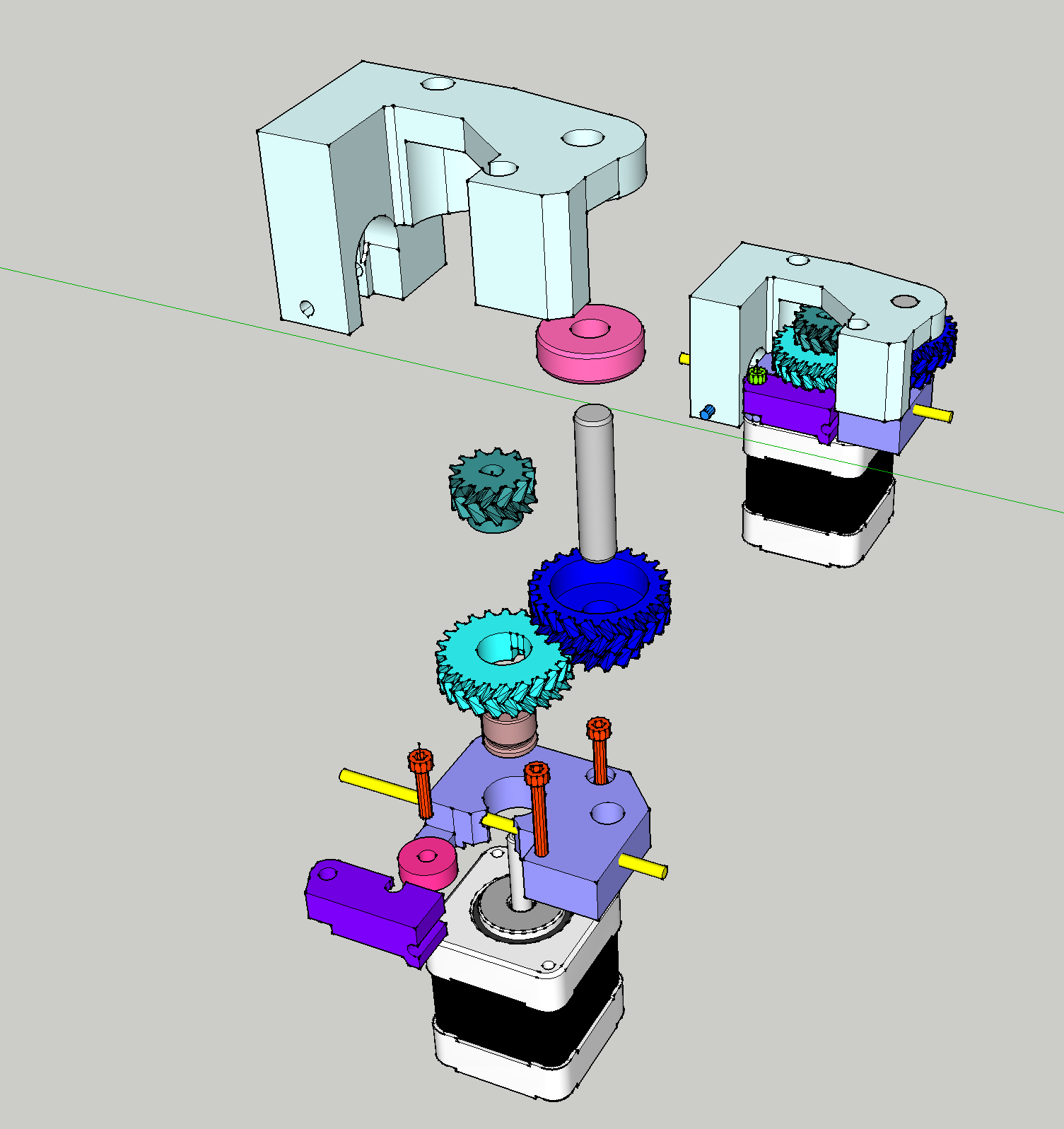

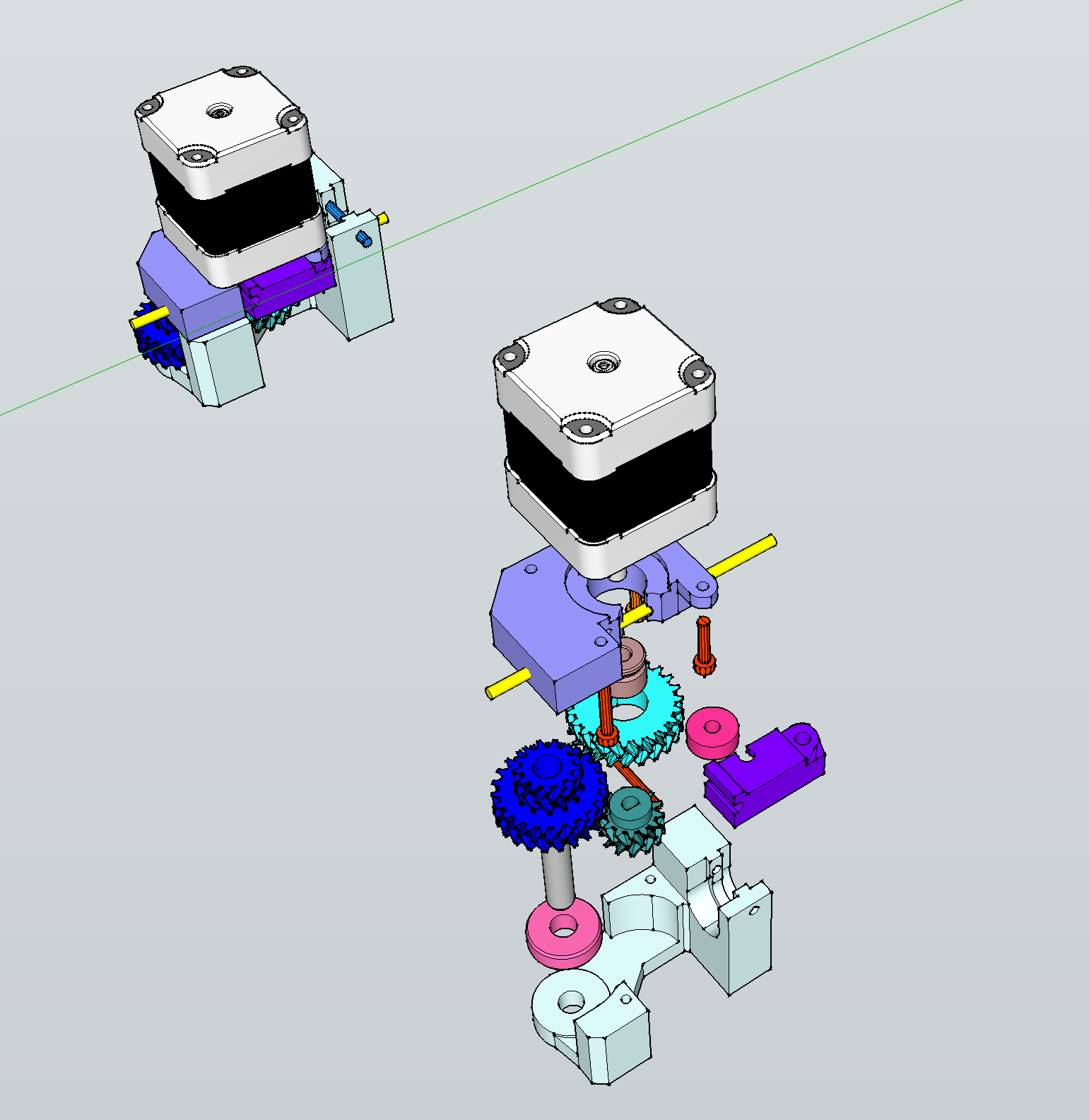

Principe : l’axe moteur du NEMA 17 sert d’axe de rotation à la roue denté (en bleui clair) ET est en prise sur le pignon primaire. Un roulement a aiguille (semblables a ceux que l’on trouve sur l’accouplement d’un piston de 2temps) vient dans le pignon métalique Hyena percé à 5mm).
Le pignon secondaire (bleu Roi) est monté sur un petit axe et intègre un roulement.
